Sikafloor® MultiDur ES-31 ECF
Sikafloor® MultiDur ES-31 ECF es un sistema de revestimiento epoxi coloreado para pavimentos de acabado liso y conductivo. Ofrece una superficie de alta durabilidad con excelente resistencia frente a agentes químicos y elevadas solicitaciones mecánicas.
- Muy alta resistencia química
- Alta resistencia mecánica
- Resistente a la abrasión
- Conductivo electrostáticamente
- Impermeable a líquidos
Estructura del sistema
Usos
Adecuado para su uso en:- Plantas de fabricación del sector de automoción.
- Áreas con cubetos de contención secundaria y derrames.
- Plantas químicas e instalaciones de procesamiento industrial.
- Instalaciones de fabricación electrónica y centros de datos.
Ventajas
- Muy alta resistencia química
- Alta resistencia mecánica
- Resistente a la abrasión
- Conductivo electrostáticamente
- Impermeable a líquidos
Color
Disponible en varios colores.
Debido a la naturaleza de las fibras de carbono que proporcionan la conductividad, no es posible lograr una correspondencia exacta del color con carta RAL. Con colores muy brillantes (como el amarillo y el naranja), este efecto aumenta. Bajo la acción de radiación UV se producirá amarilleamiento, esto no tiene ninguna influencia en la función y el comportamiento del recubrimiento.
Apariencia
Acabado liso y brillante
Detalles del sistema
CERTIFICADOS / NORMAS
- Clasificación verificada mediante ensayo de comportamiento frente al fuego según la norma EN ISO 9239-1 para el sistema Sikafloor® MultiDur ES-31 ECF, realizado por la Universidad de Gante.
- Resistencia a la generación de chispas evaluada de acuerdo con UFGS-09 97 23, según el Informe nº P 13185-E.

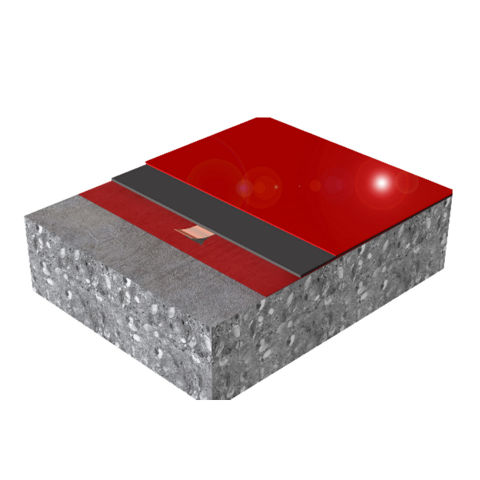

Estructura del Sistema
Sikafloor® MultiDur ES-31 ECF:
| 1. Imprimación + conexión a tierra | Sikafloor®-150 Plus/-151 + Sika® Earthing Kit |
| 2. Imprimación conductiva | Sikafloor®-220 W Conductive Set |
| 3. Capa de sellado conductiva | Sikafloor®-381 ECF relleno con arena de cuarzo SikaDur 501 |
Base química
Epoxi
Espesor nominal
~ 1.5 mm
Adherencia bajo tracción
| ≥ 1.5 MPa | EN 1542 |
Reacción al Fuego
| Bfl-s1 | (EN 13501-1) |
Comportamiento Electrostático
| Resistencia a tierra | RG < 109 Ω |
| Promedio típico resistencia a tierra | RG < 105-106 Ω |
CONDICIONES DE MEDICIÓN Y ESPECIFICACIONES ESD/ECF
Todos los valores de ensayo y medición especificados para el sistema en la presente Hoja de Datos del Sistema, salvo los correspondientes a certificaciones o declaraciones de conformidad, se determinaron empleando los equipos de medición indicados a continuación y bajo las condiciones ambientales especificadas.
| Condición o equipamiento | Especificación |
| Talla del calzado ESD | 42 (EU) (UK: 8; US: 8.5) |
| Condiciones ambientales | + 23ºC y 50% H.R. |
| Ohmiómetro | Metriso 2000 o 3000 (Warmbier) o similar |
| Electrodo de resistencia superficial | Electrodo de goma conductiva de carbono, con un peso de 2,50 kg. |
| Dureza del pad de goma | Shore A (60 ±10) |
| Voltímetro para medición de generación de voltaje corporal (BVG) | Walking Test Kit WT 5000 (Warmbier) o similar |
IMPORTANTE
Requisitos del calzado ESD
El calzado ESD utilizado dentro de un Área Protegida contra Descargas Electrostáticas (EPA, Electrostatic Protected Area) debe presentar una resistencia eléctrica < 5 MΩ, de acuerdo con la norma IEC 61340-4-3, bajo las condiciones de la clase climática 1 (12 % de humedad relativa y +23 °C).
Para alcanzar valores de carga corporal humana < 30 V durante el ensayo de marcha (walking test), realizado a 12 % de humedad relativa y +23 °C, se recomienda utilizar el siguiente calzado ESD:
- Weeger ESD Clog, ref. 48512-30
- Sitio web: www.schuhweeger.de
Nota: Los resultados de las mediciones pueden verse afectados por diversos factores, entre ellos:
- La ropa ESD utilizada durante el ensayo.
- Las condiciones ambientales.
- El equipo de medición empleado.
- El grado de limpieza del pavimento.
- El personal que realiza las pruebas.
Resultados de las mediciones
Si los valores medidos son inferiores o superiores a los requisitos especificados, deberán realizarse mediciones adicionales en un radio aproximado de 30 cm alrededor del punto en el que se hayan obtenido las lecturas no conformes.
Si los valores obtenidos en estas nuevas mediciones cumplen los requisitos establecidos, la superficie total podrá considerarse aceptable.
Si no es posible verificar el cumplimiento de los requisitos, deberá ponerse en contacto con el Servicio Técnico de Sika.
Aplicación
Temperatura Ambiente
+10 °C min. / +30 °C max.
Humedad Relativa del Aire
80 % h.r. max.
Punto de Rocio
Cuidado con la condensación
El soporte y pavimento sin curar debe estar al menos 3ºC por encima del puento de rocío para reducir el riesgo de condensación o manchas blancas en el pavimento curado.
Remítase a la Hoja de Datos del Producto individual de cada componente del sistema
Temperatura del Soporte
+10 °C min. / +30 °C max.
Humedad del Soporte
<4 % contenido de humedad en partes en peso.
Método de ensayo: medidor Sika Tramex, medición CM o el método del horno seco. No humedad ascendente de acuerdo con la norma ASTM (lámina de polietileno).
Tiempo de Espera / Repintabilidad
Antes de aplicar el Sikafloor®-220 W Conductive sobre Sikafloor®-150 Plus/-151 deje transcurrir:
| Temperatura del soporte | Mínimo | Máximo |
| +10 °C | 24 horas | 4 días |
| +20 °C | 12 horas | 2 días |
| +30 °C | 8 horas | 1 días |
Antes de aplicar el Sikafloor®-381 ECF sobre Sikafloor®-220 W Conductive deje transcurrir:
| Temperatura del soporte | Mínimo | Máximo |
| +10 °C | 26 horas | 7 días |
| +20 °C | 17 horas | 5 días |
| +30 °C | 12 horas | 4 días |
Los tiempos son aproximados y pueden verse afectados por condiciones ambientales cambiantes, particularmente temperatura y humedad relativa.
Producto Aplicado Listo para su Uso
| Temperatura | Tráfico peatonal | Tráfico ligero | Totalmente curado |
| +10 °C | ~ 24 horas | ~ 3 días | ~ 10 días |
| +20 °C | ~ 18 horas | ~ 2 días | ~ 7 días |
| +30 °C | ~ 12 horas | ~ 1 días | ~ 5 días |
Nota: los tiempos son aproximados y pueden verse afectacos por condiciones ambientales cambiantes.
Consumo
| Capa | Producto | Consumo |
| Primer | Sikafloor®-150 Plus/-151 | 1-2 x ~ 0.3 - 0.5 kg/m² |
| Nivelación (si se requiere) | Sikafloor®-150 Plus/-151 mortero de nivelación | Consulte la hoja de datos de producto del Sikafloor®-150 Plus/-151 |
| Conexiones a tierra | Sika® Earthing Kit | 1 punto de tierra por aprox. 200 -300 m², min. 2 por sala. |
| Imprimación conductiva | Sikafloor®-220 W Conductive | 1 x 0.08 - 0.10 kg/m² |
| Revestimiento conductivo final | Sikafloor®-381 ECF relleno con arena de cuarzo tipo SikaDur 501(*) | 2.5 kg/m² aglutinante + arena de cuarzo |
Estos valores son teóricos y no contemplan cualquier otro consumo adicional de material debido a la porosidad de la superficie, variaciones de planimetría, pérdidas en obra, etc
(*)Todos los valores indicados se han determinado utilizando arena de cuarzo SikaDur 501. El empleo de otros tipos de arena de cuarzo puede influir en las características del producto, tales como la capacidad de carga de árido, las propiedades de nivelación y el acabado estético.
Por lo general, cuanto menor sea la temperatura, menor será la capacidad de incorporación de árido.
Nota: Los datos de consumo son teóricos y no contemplan material adicional debido a la porosidad del soporte, el perfil superficial, las variaciones de nivel, las pérdidas durante la aplicación o cualquier otra variación.
Aplicar el producto en un área de prueba para determinar el consumo real en función de las condiciones específicas del soporte y de los equipos de aplicación previstos.
INSTRUCCIONES DE APLICACION
MEDICIONES DE CONDUCTIVIDAD ECF
El número recomendado de mediciones de conductividad se especifica en la siguiente tabla:
| Superficie ejecutada | Número de mediciones |
| < 10 m² | 6 |
| ≥ 10 m² y < 100 m² | 10-20 |
| ≥ 100 m² y < 1.000 m² | 50 |
| ≥ 1.000 m² y < 5.000 m² | 100 |
Si las mediciones obtenidas arrojan valores fuera de la especificación acordada, se deberán seguir los siguientes pasos:
Realizar una medición adicional dentro de un radio aproximado de 30 cm alrededor del punto de medición original.
Si el valor de la nueva medición cumple la especificación acordada, la medición original podrá considerarse no representativa y descartarse. Si el valor de la nueva medición tampoco cumple la especificación acordada, repetir el procedimiento descrito anteriormente hasta verificar el cumplimiento de los requisitos.
Si no es posible verificar el cumplimiento de los requisitos, deberá contactarse con el Servicio Técnico de Sika.
INSTALACIÓN DE LOS PUNTOS DE PUESTA A TIERRA
Consulte el documento "Método de Aplicación Sika: Mezcla y aplicación de Sikafloor®"
Número de conexiones a tierra por estancia Se requiere un mínimo de 2 conexiones de puesta a tierra por recinto. El número óptimo de conexiones de puesta a tierra dependerá de las condiciones específicas de cada proyecto y deberá quedar definido en los planos de ejecución o en la documentación contractual correspondiente.
