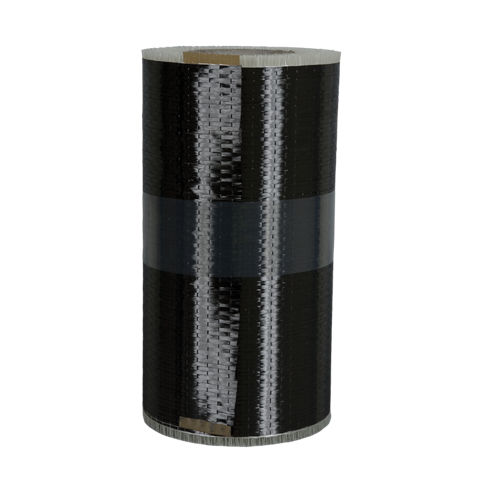

SikaWrap®-230 C
SikaWrap®-230 C es un tejido unidireccional de fibra de carbono. El producto está hecho de fibras de carbono con una densidad de 235 g/m2. El tejido está diseñado para su instalación en seco seco o húmedo.
- Fabricado con una trama especial de fibras que consigue una gran estabilidad dimensional (proceso en caliente).
- Uso multifuncional para cada clase de refuerzo.
- Flexibilidad en la adaptación de la geometría de las superficies (vigas, pilares, chimeneas, muros, silos).
- Disponibilidad de varios anchos de tejido para la optimización de las aplicaciones.
- Baja densidad para peso adicional mínimo.
- Mejora la vida de servicio de las estructuras
Usos
SikaWrap®-230 C se utiliza como tejido de refuerzo para sistemas de refuerzo estructural adheridos externamente sobre soportes de hormigón, mampostería y madera. Los sistemas de refuerzo estructural adheridos externamente se utilizan para:- Incrementar la capacidad de carga a flexión y cortante de elementos y estructuras
- Aumentar la capacidad de carga o la ductilidad de los elementos estructurales en compresión
- Sustituir armadura de acero
- Mejora estructural de elementos o estructuras de hormigón débiles
- Mejora de la resistencia al impacto
- Refuerzo pasivo para la protección contra eventos sísmicos
Debe consultarse a un ingeniero estructural especializado para cualquier cálculo de refuerzo estructural.
Ventajas
- Fabricado con una trama especial de fibras que consigue una gran estabilidad dimensional (proceso en caliente).
- Uso multifuncional para cada clase de refuerzo.
- Flexibilidad en la adaptación de la geometría de las superficies (vigas, pilares, chimeneas, muros, silos).
- Disponibilidad de varios anchos de tejido para la optimización de las aplicaciones.
- Baja densidad para peso adicional mínimo.
- Mejora la vida de servicio de las estructuras
Envases
Longitud del tejido | Ancho del tejido | |
1 rollo empaquetado en una caja de cartón | ≥ 50 m | 300 mm |
Detalles del producto
INFORMACION AMBIENTAL
Contribuye a satisfacer el crédito Materiales y recursos (MR): Divulgación y optimización de los productos de construcción - Componentes de materiales según LEED® v4
CERTIFICADOS / NORMAS
- Czech Republic: Technical Approval, ITC, Nr. STO-AO 224-1012/2020/a
- Technical Approval, CSTB, Avis Technique 3.3/19-1005_V1
- National Technical Assessment Sika CarboDur® kit, ITB, Approval No. ITB-KOT-2018/0414 v.2
- Technical Approval Sika CarboDur, Nr. IBDiM-KOT-2019-0361 v.2
- Technical Agreement, CTPC, No. 016-01/488-2022
- Russia: Technical Certificate SikaWrap®, No. 6477-22
- Test Report, University of Belgrade, No. 368/2019
- Slovakia: Technical Assessment, TSUS, No. SK04-ZSV-2669
- España: Documento de Idoneidad Técnica vigente: DIT, No. N604R/19
Construcción
Orientación de las fibras: 0º unidireccional
Urdimbre: Fibras de carbono (99% del peso total)
Trama: Fibras termoplásticas fijadas por calor (1% del peso total)
Tipo de Fibra
Fibra de carbono de resistencias medias.
Conservación
24 meses desde la fecha de fabricación.
Condiciones de Almacenamiento
En sus envases de origen bien cerrados y no deteriorados en un lugar seco a temperaturas de entre +5ºC y 35ºC.
Proteger de la acción directa del sol.
Módulo de elasticidad de fibra seca en tensión
230.000 N/mm2 | (ISO 10618) |
Valores en la dirección longitudinal de la fibra.
Resistencia a la tracción de fibra seca
4.000 N/mm2 | (ISO 10618) |
Valores en la dirección longitudinal de la fibra.
Alargamiento a rotura de fibra seca
1.7 % | (ISO 10618) |
Valores en la dirección longitudinal de la fibra.
Espesor de fibra seca
0,129 mm (sección neta de fibras).
Densidad Area
235 g/m2 ±10 g/m2 (contenido en fibra)
Densidad de fibra seca
1,82 g/cm3
Estructura del Sistema
La configuración del sistema como se describe a continuación debe ser respetada y no se debería modificar.
Imprimación del hormigón- Sikadur®-330.
Resina de impregnación/laminación- Sikadur®-330.
Tejido de refuerzo estructural- SikaWrap®-230 C.
Propiedades detalladas de la resina, detalles de aplicación del tejido e información general están referidos en la Hoja de Datos de Producto del Sikadur®- 330 y el método de ejecución.
Espesor nominal de laminado
0,129 mm (sección neta de fibras).
Sección nominal de laminado
129 mm2 por m de ancho
Resistencia a tracción del Laminado
Media | Característica |
3500 N/mm2 | 3200 N/mm2 |
| (ASTM D3039) |
Resistencia a la Tracción
Media | Característica |
452 kN/m | 413 kN/m |
Módulo de Elasticidad a Tracción del Laminado
Media | Característica |
225 kN/mm2 | 220 kN/mm2 |
Rigidez de tensión
Media | Característica |
29,0 MN/m | 28,5 MN/m |
29,0 kN/m por ‰ de elongación | 28,5 kN/m por ‰ de elongación |
Elongación a Rotura del Laminado
Media | 1.56 % |
Característica (5%) | 1.35 % |
Media | 1.5 % |
Característica (ACI 440.2R) | 1.35 % |
Aplicación
Consumo
Depende de la rugosidad del soporte:
- Impregnación de la primera capa incluida la imprimación: ~0,8– 1,2 kg/m2 (Sikadur®-330).
- Impregnación de las siguientes capas: ~ 0,7 kg/m2 (Sikadur®-330)
Consultar el Procedimiento de Ejecución del SikaWrap®.
CALIDAD DEL SOPORTE
Requisitos específicos.
Resistencia a tracción mínima del soporte: 1.0 N/mm2 o la que se especifique en el diseño del refuerzo. Si es necesario, verifique la capacidad del soporte mediante ensayos. Consultar el Procedimiento de Ejecución del SikaWrap®.
PREPARACION DEL SOPORTE
El hormigón debe limpiarse y prepararse para lograr una superficie sin contaminantes ni lechadas de cemento, texturada y con el poro abierto.
Consultar el Procedimiento de Ejecución del SikaWrap.
APLICACIÓN
IMPORTANTE
Aplicación por personal formado: La aplicación de este sistema debe ser realizada únicamente por un aplicador capacitado y aprobado por Sika. El aplicador también debe tener experiencia en este tipo de aplicación.
IMPORTANTE
Seguir estrictamente los procedimientos de ejecución definidos en las instrucciones de trabajo, que deben ajustarse siempre a las condiciones reales de la obra.
IMPORTANTE
No intercambiar diferentes componentes del sistema. Los tejidos SikaWrap® están recubiertos para asegurar la máxima adherencia y durabilidad con los adhesivos Sikadur® y las resinas de impregnación y laminación. Para mantener y asegurar la total compatibilidad del sistema, no intercambie diferentes componentes del sistema.
IMPORTANTE
No doblar nunca el tejido. Cortar el tejido con tijeras especiales, navaja o cúter.
Aplique el tejido SikaWrap utilizando el proceso de aplicación en húmedo o en seco. Refiérase al método de ejecución correspondiente para detalles sobre el procedimiento de impregnación o laminación.
REVESTIMIENTO DE TEJIDOS SIKAWRAP
Los tejidos SikaWrap® pueden ser revestidos con un revestimiento cementoso u otros revestimientos para propósitos estéticos o de protección. La selección del sistema de revestimiento depende de la exposición y de los requisitos específicos del proyecto.
Para una protección adicional contra los rayos UV en las zonas expuestas, utilice uno de los siguientes:
▪ Sikagard®-550 W Elastocolor ES
▪ Sikagard®-5500
