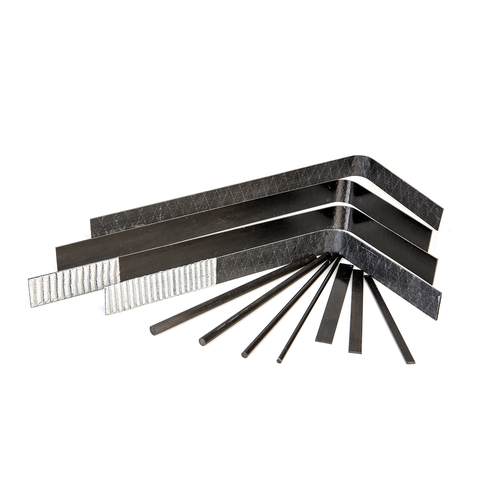

Sika® CarboDur® E

Sika® CarboDur® E

Laminados de fibra de carbono pultrusionados para refuerzo estructural como parte del sistema Sika CarboDur®

Los laminados Sika® CarboDur® E son polímeros armados con fibras de carbono pultrusionadas (CFRP) diseñados para el refuerzo de estructuras de hormigón, madera, mampostería, acero y estructuras de polímero de fibra reforzado.
Los laminados Sika® CarboDur® E se adhieren a la estructura como una armadura externa usando la resina epoxi Sikadur®-30.
Consultar la Hoja de Datos de Producto del adhesivo para ver más datos sobre el mismo.

  • No se corroe.
  • Muy altas resistencias.
  • Excelente durabilidad y resistencia a la fatiga.
  • Disponible en cualquier longitud, no requiere juntas.
  • Espesor total pequeño con fácil solape y cruce de laminados.
  • Fácil de transportar (rollos).
  • Muy fácil de instalar, especialmente en techos (sin fijación temporal).
  • Requiere una preparación mínima.
  • Los extremos del laminado están limpios sin fibras al descubierto gracias al proceso de pultrusión.
  • Certificados disponibles de distintos países.

Contacto
Ficha técnica Ficha de seguridad Mostrar todos los documentos

Usos

Los sistemas Sika® CarboDur® E se emplean para mejorar, incrementar o reparar estructuras por:
Incrementos de cargas:
  • Incremento de la capacidad resistente en losas, vigas y secciones de puentes.
  • Instalación de maquinaria pesada en edificios industriales.
  • Estructuras sometidas a vibraciones.
  • Cambios de uso de la estructura.
Daños de elementos estructurales debidos a:
  • Deterioro de los materiales originales de la estructura.
  • Corrosión de las armaduras
  • Accidentes en la estructura (impactos, sismo, fuego)
  Mejora de las condiciones de servicio:
  • Disminución de flechas y deformaciones.
  • Corrosión de las armaduras con disminución de secciones útiles.
  • Reducción de la fatiga.
Cambio del esquema estructural:
  • Eliminación de muros o columnas.
  • Apertura de huecos en forjados para instalación de ascensores, escaleras.
Resistencia a posibles sucesos:
  • Incrementar la resistencia a sismos, impactos, explosiones, etc
Defectos de proyecto o construcción:
  • Armadura insuficiente.
  • Defectos de ejecución.

Ventajas

  • No se corroe.
  • Muy altas resistencias.
  • Excelente durabilidad y resistencia a la fatiga.
  • Disponible en cualquier longitud, no requiere juntas.
  • Espesor total pequeño con fácil solape y cruce de laminados.
  • Fácil de transportar (rollos).
  • Muy fácil de instalar, especialmente en techos (sin fijación temporal).
  • Requiere una preparación mínima.
  • Los extremos del laminado están limpios sin fibras al descubierto gracias al proceso de pultrusión.
  • Certificados disponibles de distintos países.


Envases

Longitudes disponibles de 5, 25 y de 100 m.

Color

Matriz de polímeros reforzada con fibra de carbono, negro.

Detalles del producto

Sostenibilidad / Certificados / Aprobados

CERTIFICADOS / NORMAS

Documento de Idoneidad Técnica: Nº 604R/19
Información del producto

Contenido de fibra en Volumen

> 70 %

Conservación

Ilimitada

Condiciones de Almacenamiento

No exponer a la luz directa del sol y mantener en condiciones secas a temperaturas inferiores a los 50°C.
Transporte: sólo en el embalaje original y protegido contra cualquier daño mecánico.

Dimensiones

Tipo

Ancho

Espesor

Sección

Sika® CarboDur® E 51250 mm1.2 mm60 mm2
Sika® CarboDur® E 51450 mm1.4 mm

70 mm2

Sika® CarboDur® E 81280 mm1.2 mm

96 mm2

Sika® CarboDur® E 81480 mm1.4 mm

112 mm2

Sika® CarboDur® E 1014100 mm1.4 mm140 mm2
Sika® CarboDur® E 1214120 mm1.4 mm168 mm2
Información del sistema

Estructura del Sistema

La configuración del sistema como se describe se debe cumplir completamente y no puede ser modificado

Adhesivo

Sikadur®-30

Laminado CFRP

Sika® CarboDur® E

Para más información sobre Sikadur®-30 ver la Hoja técnica más actualizada.
Información Técnica

Resistencia a tracción del Laminado

Valor medio

Valor Característico*

2200 N/mm2

2000 N/mm2

Valores en la dirección longitudinal de las fibras

*   5 % percentil

Módulo de Elasticidad a Tracción del Laminado

Valor medio

Valor Característico*

180 kN/mm2

170 kN/mm2

Valor en la dirección longitudinal de las fibras

*   5 % percentil

Elongación a Rotura del Laminado

Medio

Caracteristico*

1.22 %

1.18 %

Valor en la dirección longitudinal de las fibras

*   5% percentil

Reacción al Fuego

Los laminados Sika® CarboDur® E que requieran protección frente al fuego pueden ser protegidos con materiales resistentes al fuego.

Aplicación

Consumo

Consumo

Ancho del laminado CarboDur®

Consumo de Sikadur®-30
30 mm0.15–0.21 kg/m

50 mm

0.25–0.35 kg/m

80 mm

0.40–0.55 kg/m

100 mm

0.55–0.80 kg/m

120 mm0.65–1.00 kg/m
Aplicación por pasos

CALIDAD DEL SOPORTE

Los laminados Sika® CarboDur® E adheridos externamente a la superficie del hormigón
La resistencia al arrancamiento mínima recomendada tras la preparación de la superficie debe ser:

  • Medio: 2.0 N/mm2
  • Mínimo: 1.5 N/mm2

La resistencia al arrancamiento tiene que verificarse después de preparar la superficie .
Si la resistencia al arrancamiento del hormigón está por debajo de los requisitos mínimos establecidos, hay soluciones alternativas de Sika disponibles:

  • CarboDur® aplicado commo refuerzo NSM
  • Tejidos SikaWrap®: Ver la Hoja Técnica de los tejidos SikaWrap®

El hormigón debe tener una edad mínima de 28 días (dependiendo de las condiciones de curado, del tipo de hormigón, etc)

PREPARACION DEL SOPORTE

El hormigón debe ser limpiado y preparado hasta obtener una superficie de poro abierto, limpia y sin contaminantes.
Consultar el Procedimiento de Ejecución del Sika CarboDur®
