Sarnafil® TS 77-20
MEMBRANA POLIMÉRICA PARA LA IMPERMEABILIZACIÓN DE CUBIERTAS DE FIJACIÓN MECÁNICA
Sarnafil® TS 77-20 (espesor 2.0 mm) es una membrana sintética impermeabilizante para cubiertas a base de poliolefinas flexibles (FPO) de gran calidad, reforzada con una malla de poliéster y con un velo de fibra de vidrio no tejido, multicapas y que contiene retardantes de llama y estabilizadores para los rayos UV de acuerdo con la norma EN 13956. Sarnafil® TS 77-20 es una membrana de cubierta soldable mediante aire caliente formulada para la exposición directa y diseñada para usarse en todas las condiciones climáticas globales.Sarnafil® TS 77-20 se fabrica con un velo de fibra de vidrio no tejido para dar estabilidad dimensional y con una malla de poliéster para conseguir alta resistencia.
- Rendimiento probado durante décadas
- Disponible en varios colores
- Resistencia a la exposición permanente a UV
- Alta estabilidad dimensional gracias al velo de fibra de vidrio
- Resistencia a la exposición permanente al viento
- Resistencia a todas las influencias ambientales comunes
- Resistencia a micro-organismos
- Resistencia a la penetración de raíces
- Compatible con el betún antiguo
- Soldadura por aire caliente sin uso de llama
- Reciclable
Usos
Membrana impermeabilizante para:- Sistemas de cubierta de fijación mecánica.
- Mejora de la reflexión solar de las cubiertas existentes de TPO (sólo aplicable para el color RAL 9016 SR).
Ventajas
- Rendimiento probado durante décadas
- Disponible en varios colores
- Resistencia a la exposición permanente a UV
- Alta estabilidad dimensional gracias al velo de fibra de vidrio
- Resistencia a la exposición permanente al viento
- Resistencia a todas las influencias ambientales comunes
- Resistencia a micro-organismos
- Resistencia a la penetración de raíces
- Compatible con el betún antiguo
- Soldadura por aire caliente sin uso de llama
- Reciclable
Envases

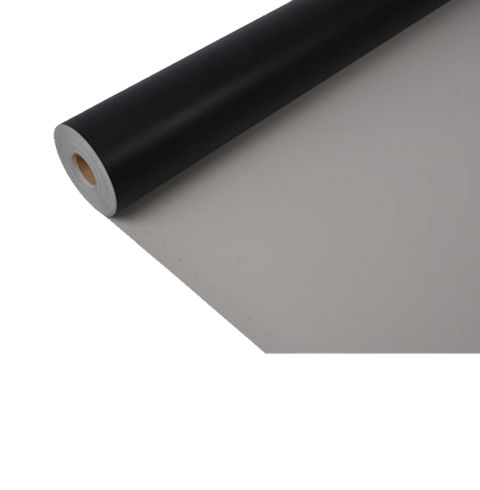

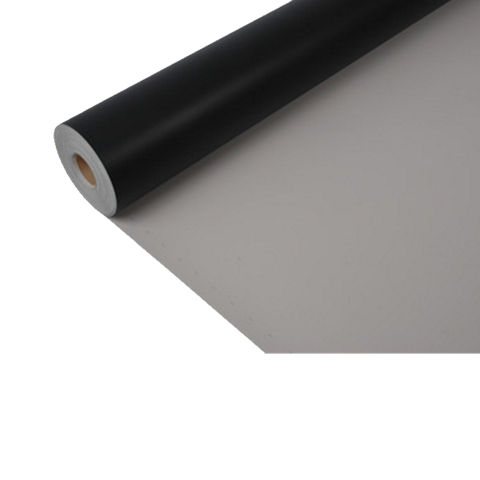

La membrana Sarnafil® TS 77-20 se presenta en rollos envueltos individualmente con una lámina de PE azul.
Unidad de embalaje | ver tarifa |
Longitud del rollo | 15,00 m |
Ancho del rollo | 2,00 m |
Peso del rollo | 66,00 kg |
Color
Superficie: | |
Estándar: | mate |
Con reflectancia solar: | brillante |
Colores*: | |
Capa de arriba: | beige |
Capa de abajo: | negro |
*otros colores bajo petición
Detalles del producto
INFORMACION AMBIENTAL
- Cumple con LEED v4 SSc 5 (Option 1): Heat Island Reduction - Roof (only traffic white)
- Cumple con LEED v4 MRc 2 (Option 1): Building Product Disclosure and Optimization - Environmental Product Declarations
- Cumple con LEED v4 MRc 3 (Option 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials
- Cumple con LEED v4 MRc 4 (Option 2): Building Product Disclosure and Optimization - Material Ingredients
- Cumple con LEED v2009 SSc 7.2 (Option 1): Heat Island Effect - Roof
- Cumple con LEED v2009 MRc 4 (Option 2): Recycled Content
- IBU Environmental Product Declaration (EPD) disponible
CERTIFICADOS / NORMAS
- Marcado CE y Declaración de Prestaciones según la EN 13956 - Membranas poliméricas para impermeabilización de cubiertas
- Ensayo de conformidad con Sarnafil® G 410-TS-77, aprobado por FM, Certificado No. 3047304
Base Química
Poliolefinas flexibles (FPO)
Conservación
5 años desde su fecha de fabricación.
Condiciones de Almacenamiento
El producto se debe almacenar en su envase original, sin abrir y sin dañar, en condiciones secas y a una temperatura entre +5 °C y +30 °C en posición horizontal sobre el palet, protegidos de la luz directa del sol, la lluvia y la nieve. No apilar palets de rollos o cualquier otro material durante el transporte o el almacenamiento.
Declaración de Producto
EN 13956
Defectos Visibles
Pasa | (EN 1850-2) |
Longitud
15 m (-0 % / +5 %) | (EN 1848-2) |
Ancho
2 m (-0.5 % / +1 %) | (EN 1848-2) |
Espesor Efectivo
2,0 mm (-5 % / +10 %) | (EN 1849-2) |
Rectitud
≤ 30 mm | (EN 1848-2) |
Planeidad
≤ 10 mm | (EN 1848-2) |
Masa por unidad de área
2,16 kg/m² (-5 % / +10 %) | (EN 1849-2) |
Estructura del Sistema
Los siguientes productos se recomiendan en función del diseño de la cubierta:
- Sarnafil® T 66-15 D, membrana para detalles
- Bandas Sarnafil® TS 77
- Sarnafil® T Metal Sheet, chapas y perfiles colaminados de FPO
- Sarnafil® T Welding Cord, cordón de soldadura
- Sarnabar® / Sarnafast®
- Sarnafil® T Prep / Sarnafil® T Wet Task Set (paños limpios blancos)
- Sarnacol® T 660
- Solvent T 660
- Sarnafil® T Clean
Está disponible una amplia gama de accesorios, es decir, piezas prebafricadas, desagües de cubiertas, pasillos transitables y perfiles decorativos.
Compatibilidad
Sarnafil® TS 77-20 se puede instalar sobre todos los aislamientos térmicos y capas de nivelación adecuadas para cubiertas. No se requieren capas de separación adicionales.
Sarnafil® TS 77-20 es adecuada para la colocación directa sobre cubiertas bituminosas existentes, una vez limpias, es decir, es adecuada para rehabilitaciones de cubiertas antiguas. En caso de contacto directo con el betún, pueden producirse cambios de color en la superficie de la membrana.
Resistencia al Impacto
soporte duro | ≥ 1250 mm |
soporte blando | ≥ 1500 mm |
Resistencia al Granizo
soporte rígido | ≥ 30 m/s |
soporte flexible | ≥ 40 m/s |
Resistencia a la Carga Estática
soporte blando | ≥ 20 kg |
soporte rígido | ≥ 20 kg |
Resistencia a la Penetración de Raíces
Pasa | (EN 13948) |
Resistencia a Tracción
longitudinal (md)1) | ≥ 1000 N/50mm |
transversal (cmd)2) | ≥ 900 N/50mm |
1) md = dirección de la máquina
2) cmd = transversal a la dirección de la máquina
Elongación
longitudinal (md)1) | ≥ 13 % |
transversal (cmd)2) | ≥ 13 % |
1) md = dirección de la máquina
2) cmd = transversal a la dirección de la máquina
Estabilidad Dimensional
longitudinal (md)1) | ≤ |0.2| % |
transversal (cmd)2) | ≤ |0.1| % |
1) md = dirección de la máquina
2) cmd = transversal a la dirección de la maquina
Resistencia al Desgarro
longitudinal (md)1) | ≥ 300 N |
transversal (cmd)2) | ≥ 300 N |
1) md = dirección de la máquina
2) cmd = transversal a la dirección de la máquina
Resistencia al Pelado
Modo de fallo: C, sin fallo en la junta | (EN 12316-2) |
Resistencia a Cortante de la Junta
≥ 500 N/50 mm | (EN 12317-2) |
Doblado en frio
≤ -40 °C | (EN 495-5) |
Comportamiento al Fuego
BROOF(t1) < 20° | (EN 1187) (EN 13501-5) |
Reacción al Fuego
Clase E | (EN ISO 11925-2, según la EN 13501-1) |
Efecto de Productos Químicos Líquidos, Incluyendo Agua
Bajo petición | (EN 1847) |
Exposición a Betún
Pasa3) | (EN 1548) |
Exposición UV
Pasa (> 5000 h / grado 0) | (EN 1297) |
Estanqueidad al agua
Pasa | (EN 1928) |
Reflectancia Solar
Color | Inicial | Pasados 3 años | Instituto de ensayo |
beige | 0,64 | 0,56 | CRRC |
blanco RAL 9016 | 0,79 | 0,68 | CRRC |
Emitancia Térmica
Color | Inicial | Pasados 3 años | Instituto de ensayo |
beige | 0,91 | 0,87 | CRRC |
blanco RAL 9016 | 0,91 | 0,87 | CRRC |
Indice de Reflectancia Solar
Color | Inicial | Pasados 3 años | Instituto de ensayo |
RAL 9016 SR | 111 | - | Intertek |
RAL 9016 | 99 | - | CRRC |
Beige | 78 | - | CRRC |
RAL 7040 | 31 | - | Sika |
Los productos probados por CRRC están listados en la base de datos de productos de Cool Roof Rating Council (CRRC).
USGBC Clasificación LEED
Color | Inicial | Pasados 3 años |
beige | - | SRI > 64 |
RAL 9016 SR | SRI > 82 | SRI > 64 |
RAL 9016 | SRI > 82 | SRI > 64 |
Conforme a los requisitos mínimos de LEED V4 SS credit 5 option 1 Heat Island reduction - Roof
Aplicación
Temperatura Ambiente
- 20 °C mín. / + 60 °C máx.
Temperatura del Soporte
- 30 °C mín. / + 60 °C máx.
EQUIPMENT
Las soldaduras de los solapes se deben realizar con equipos eléctricos de soldadura por aire caliente, como equipos de soldadura manual por aire caliente y rodillos de presión o máquinas automáticas de soldadura mediante aire caliente con control de la temperatura del aire caliente con un mínimo de 600 °C. Equipos recomendados:
Soldadura manual: Leister Triac
Soldadura automática: Sarnamatic 681
Soldadura semi-automática: Leister Triac Drive
CALIDAD DEL SOPORTE
La superficie del soporte debe ser uniforme, lisa y libre de partes punzantes, etc. La membrana Sarnafil® TS 77-20 debe separarse de cualquier sustrato/material incompatible por una capa de separación efectiva para prevenir el envejecimiento acelerado. El soporte debe ser compatible con la membrana, resistente a los disolventes, limpio, seco y libre de grasa y polvo. Las chapas metálicas deben desengrasarse con el producto Solvent T 660 antes de aplicar el adhesivo.
APLICACIÓN
Procedimiento de instalación
Según lo indicado en el manual de instalación de los sistemas de fijación mecánica Sarnafil® TS 77.
Métod de fijación - General
La membrana de impermeabilización se instala flotante (sin estirar la membrana o bajo tensión) con fijaciones mecánicas en los solapes o o indepencientes de los solapes. Los solapes se sueldan con equipos de aire caliente especializados.
Método de fijación - Fijación lineal (Sarnabar®)
Desenrolle la membrana Sarnafil® TS 77-20, solape 80 mm, suelde inmediatamente y fije la membrana a la subestructura mediante los elementos de fijación Sarnabar®. El tipo de fijación más adecuada será recomendada por el personal de Sika. El espacio entre fijaciones vendrá dado or el cálculo que realice el personal de Sika. Los extremos de las piezas perimetrales deben fijarse con el perfil de distribución de cargas Sarnabar®. Para protección, sujete una pieza de nombre debajo del extremo de la barra y la placa. Deje huecos de 10 mm entre los extremos de dos perfiles. No coloque la fijación en los agujeros del final del perfil. Cubra los extremos del perfil con una banda de la membrana Sarnafil® TS 77-20 y suelde. Después de la instalación, se deben cubrir las Sarnabar con una banda soldada de la membrana. En todos los petos y alrededor de todas las penetraciones la membrana se debe asegurar con Sarnabar®. El cordón de soldadura Sarnafil® T evita que la membrana se rasgue o se pele por succión del viento.
Método de fijación - Fijación puntual (Sarnafast®)
La membrana Sarnafil® TS 77-20 se debe colocar siempre perpendicularmente a la dirección de la cubierta. La membrana Sarnafil® TS 77-20 se fija mediante las fijaciones Sarnafast y las placas de reparto de tensiones a lo largo de la línea marcada a 35 mm del borde de la membrana. Sarnafil® TS 77-20 se debe solapar 120 mm. La distancia entre fijaciones viene establecida en el cálculo de fikaciones realizado para el proyecto. En todos los petos y alrededor de todas las penetraciones la membrana se debe asegurar con Sarnabar®. El cordón de soldadura Sarnafil® T evita que la membrana se rasgue o se pele por succión del viento.
Método de solsadura
Antes de realizar las soldaduras, se deben preparar los solapos con Sarnafil® T Prep. Las soldaduras de solape se deben realizar mediante un equipo eléctrico de aire caliente. Los parámetros de la soldadura, como la temperatura, la velocidad de la máquina, el flujo de aire, la presión y los ajustes de la máquina deben evaluarse, adaptarse y comprobarse in situ según el tipo de equipo y las condiciones climáticas antes de la soldadura.
Prueba de la soldadura
Las soldaduras se deben comprobar mecánicamente mediante un destornillador para asegurar la integridad y que se han realizado en su totalidad. Cualquier fallo o imperfección debe ser reparado mediante soldadura de aire caliente.
