Sarnafil® TS 77-12

Sarnafil® TS 77-12

Membrana polimérica para la impermeabilización de cubiertas de fijación mecánica

Sarnafil® TS 77-12 (espesor 1.2 mm) es una membrana sintética impermeabilizante para cubiertas a base de poliolefinas flexibles (FPO) de gran calidad, reforzada con una malla de poliéster y con un velo de fibra de vidrio no tejido, multicapas y que contiene retardantes de llama y estabilizadores para los rayos UV de acuerdo con la norma EN 13956. Sarnafil® TS 77-12 es una membrana de cubierta soldable mediante aire caliente formulada para la exposición directa y diseñada para usarse en todas las condiciones climáticas globales. Sarnafil® TS 77-12 se fabrica con un velo de fibra de vidrio no tejido para dar estabilidad dimensional y con una malla de poliéster para conseguir alta resistencia.

  • Rendimiento comprobado durante décadas.
  • Disponible en varios colores.
  • Resistente a la radiación UV permanente.
  • Alta estabilidad dimensional gracias al velo de fibra de vidrio.
  • Resistente a la exposición permanente al viento.
  • Resistente a todas las influencias ambientales comunes.
  • Resistente a los microorganismos.
  • Resistente a la penetración de raíces.
  • Compatible con el betún antiguo.
  • Soldadura por aire caliente sin uso de llamas.
  • Reciclable.

Contacto
Ficha técnica Mostrar todos los documentos

Usos

Membrana impermeabilizante para:
  • Sistemas de cubierta de fijación mecánica.

Ventajas

  • Rendimiento comprobado durante décadas.
  • Disponible en varios colores.
  • Resistente a la radiación UV permanente.
  • Alta estabilidad dimensional gracias al velo de fibra de vidrio.
  • Resistente a la exposición permanente al viento.
  • Resistente a todas las influencias ambientales comunes.
  • Resistente a los microorganismos.
  • Resistente a la penetración de raíces.
  • Compatible con el betún antiguo.
  • Soldadura por aire caliente sin uso de llamas.
  • Reciclable.


Envases

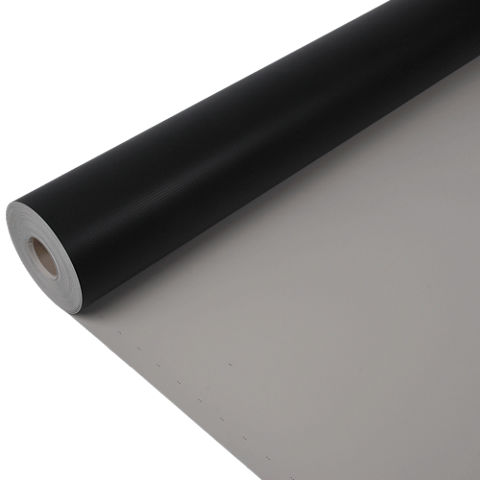

Los rollos de la membrana Sarnafil® TS 77-12 se envuelven individualmente con una lámina de PE azul.

Unidad de embalaje:

ver tarifa

Longitud del rollo:

25.00 m

Ancho del rollo:

2.00 m

Peso del rollo:66.00 kg

Color

Superficie:

mate

Colores:

Capa de arriba:

Beige

Capa de abajo:

negro

Detalles del producto

Sostenibilidad / Certificados / Aprobados

INFORMACION AMBIENTAL

  • Cumple con LEED v4 SSc 5 (Option 1): Heat Island Reduction - Roof.
  • Cumple con LEED v4 MRc 2 (Option 1): Building Product Disclosure and Optimization – Environmental Product Declarations.
  • Cumple con LEED v4 MRc 3 (Option 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials.
  • Cumple con LEED v4 MRc 4 (Option 2): Building Product Disclosure and Optimization - Material Ingredients.
  • Cumple con LEED v2009 SSc 7.2 (Option 1): Heat Island Effect - Roof.
  • Cumple con LEED v2009 MRc 4 (Option 2): Recycled Content.
  • IBU Environmental Product Declaration (EPD) disponible.

CERTIFICADOS / NORMAS

Sarnafil® TS 77-12 está diseñada y fabricada para cumplir con las normas más reconocidas internacionalmente.

  • Membranas poliméricas para cubiertas según la la norma EN 13956, certificada por el cuerpo notificador body 1213-CPD-3915 y provista de la marca CE.
  • Reacción al fuego según la EN 13501-1.
  • Ensayo de comportamiento a fuego externo bajo la norma ENV 1187 y clasificado según la norma EN 13501-5: BROOF(t1).
  • Aprobada por Factory Mutual (FM) Clase: 4470.
  • sistema de gestión de calidad según EN ISO 9001/14001.





Información del producto

Conservación

5 años desde su fecha de fabricación en el envase original, sin abrir y sin deterioro.

Condiciones de Almacenamiento

Los rollos deben almacenarse entre +5 °C y +30 °C en posición horizontal sobre palet, protegidos de la luz solar directa, la lluvia y la nieve. No apilar paletas de rollos ni ningún otro material durante el transporte o el almacenamiento.

Declaración de Producto

EN 13956

Defectos Visibles

Pasa

(EN 1850-2)

Longitud

25 m (-0 % / + 5 %)

(EN 1848-2)

Ancho

2 m (-0.5 % / +1 %)

(EN 1848-2)

Espesor Efectivo

1.25 mm (-5 % / +10 %)

(EN 1849-2)

Rectitud

≤ 30 mm

(EN 1848-2)

Planeidad

≤ 10 mm

(EN1848-2)

Masa por unidad de área

1.32 kg/m² (-5 % / +10 %)

(EN 1849-2)
Información del sistema

Estructura del Sistema

Esá disponible una amplia gama de accesorios, es decir, piezas prebafricadas, desagües de cubiertas y pasillos transitables.

Se recomiendan los siguientes materiales:
Sarnafil® T 66-15 D, membrana para detalles
Bandas Sarnafil® TS 77
Sarnafil® T Metal Sheetm, chapas y perfiles colaminados de FPO
Sarnabar® / Sarnafast®
Sarnafil® T Welding Cord, cordón de soldadura
Sarnafil® T Prep / Sarnafil® T Wet Task Set (paños limpios blancos)
Sarnacol® T 660
Solvent T 660
Sarnafil® T Clean

Compatibilidad

Sarnafil® TS 77-12 se puede instalar sobre todos los aislamientos térmicos y capas de nivelación adecuadas para cubiertas. No se requieren capas de separación adicionales.
Sarnafil® TS 77-12 es adecuada para la colocación directa sobre cubiertas bituminosas existentes, una vez limpias, es decir, es adecuada para rehabilitaciones de cubiertas antiguas.

En caso de contacto directo con el betún, pueden producirse cambios de color en la superficie de la membrana.


Información Técnica

Resistencia al Impacto

Soporte duro

≥ 600 mm

Soporte blando

≥ 800 mm

Resistencia al Granizo

Soporte duro

≥ 18 m/s

Soporte flexible

≥ 26 m/s

Resistencia a la Carga Estática

Soporte blando

≥ 20 kg

Soporte duro

≥ 20 kg

Resistencia a Tracción

longitudinal (md)1)

≥ 1000 N/50 mm

transversal (cmd)2)

≥ 900 N/50 mm

1) md = dirección de la máquina
2) cmd = transversal a la dirección de la máquina

Elongación

longitudinal (md)1)

≥ 13 %

transversal (cmd)2)

≥ 13 %

1) md = dirección de la máquina
2) cmd = transversal a la dirección de la máquina

Estabilidad Dimensional

longitudinal (md)1)

≤ |0.2| %

transversal (cmd)2)

≤ |0.1| %

1) md = dirección de la máquina
2) cmd = transversal a la dirección de la máquina

Resistencia al Desgarro



longitudinal (md)1)

≥ 300 N

transversal (cmd)2)

≥ 300 N

1) md = dirección de la máquina
2) cmd = transversal a la dirección de la máquina

Resistencia al Pelado

Sin fallo en la junta

(EN 12316-2)

Resistencia a Cortante de la Junta

≥ 500 N/50 mm

(EN 12317-2)

Doblado en frio

≤ -30 °C

(EN 495-5)

Comportamiento al Fuego

(EN 1187)

BROOF(t1) < 20°

(EN 13501-5)

Reacción al Fuego

Class E

(EN ISO 11925-2, clasificación según la EN 13501-1)

Efecto de Productos Químicos Líquidos, Incluyendo Agua

On request

(EN 1847)

Exposición a Betún

Pasa3)

(EN 1548)

3) Sarnafil® T es compatible con el betún antiguo

Exposición UV

Pasa (> 5000 h / grado 0)

(EN 1297)

Estanqueidad al agua

Pasa

(EN 1928)

Indice de Reflectancia Solar

Color

Inicial

Pasados 3 años

Instituto de ensayo

RAL 9016

99

82

CRRC

Beige

78

66

CRRC

Los productos probados por CRRC están listados en la base de datos de productos de Cool Roof Rating Council (CRRC).

USGBC Clasificación LEED

Color

Inicial

Pasados 3 años

RAL 9016

SRI > 82

SRI > 64

Beige-SRI > 64

Conforme a los requisitos mínimos de LEED V4 SS credit 5 option 1 Heat Island reduction - Roof.

Aplicación

Información de aplicación

Temperatura Ambiente

-20 °C mín. / +60 °C máx.

Temperatura del Soporte

-30 °C mín. / +60 °C máx.
Aplicación por pasos

CALIDAD DEL SOPORTE

La superficie del soporte debe ser uniforme, lisa y libre de partes punzantes, etc.
El soporte debe ser compatible con la membrana, resistente a los disolventes, limpia, seca y libre de grasa y polvo. Las chapas metálicas deben desengrasarse con el producto Solvent T 660 antes de aplicar el adhesivo.

APLICACIÓN

Los trabajos de instalación deben ser llevados a cabo únicamente por Aplicadores Aprobados de Cubiertas de Sika.
La instalación de algunos productos auxiliares, por ejemplo, adhesivos de contacto / limpiadores, está limitada a temperaturas superiores a +5 °C. Por favor, tenga en cuenta la información proporcionada en las Hojas de Datos del Producto.
Pueden ser obligatorias medidas especiales para la instalación por debajo de los +5 °C de temperatura ambiente debido a requisitos de seguridad de acuerdo con la normativa nacional.
