Sarnafil® T Drain

Sarnafil® T Drain

Sumidero de FPO moldeado por inyección

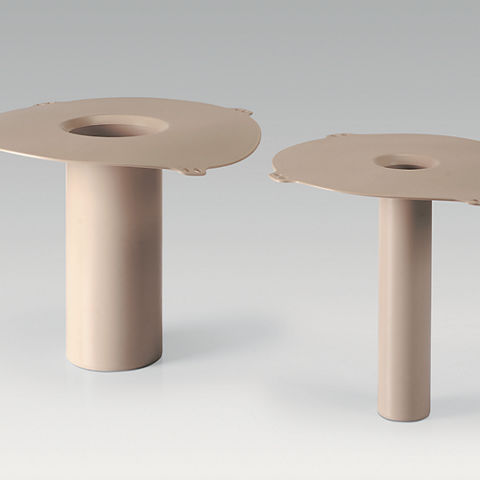

Sarnafil® T Drain es un sumidero de FPO (PP) prefabricado moldeado por inyección para cubiertas. El sumidero se usa en cubiertas impermeabilizadas con membranas Sarnafil® T que se sueldan directamente al sumidero.

  • Resistencia a los rayos UV
  • Se puede soldar la membrana a la base
  • Fácil apliación
  • Fácilmente soldable con aire caliente
  • Reciclable
Contacto
Ficha técnica Mostrar todos los documentos

Usos

  • El sumidero está diseñado para la evacuación del agua de escorrentía superficial en cubiertas impermeabilizadas con membranas Sarnafil® T.


Ventajas

  • Resistencia a los rayos UV
  • Se puede soldar la membrana a la base
  • Fácil apliación
  • Fácilmente soldable con aire caliente
  • Reciclable

Envases

Dependiendo de la cantidad de pedido y del tamaño del producto, los productos se envasan en palés o en cajas.

Consultar siempre la tarifa actual.

Color

Superficie

Lisa

Color

Beige

Detalles del producto

Información del producto

Base Química

Polipropileno (PP)

Conservación

5 años desde su fecha de fabricación

Condiciones de Almacenamiento

El producto se debe almacenar en su envase original, sin abrir y sin dañar, en condiciones secas y a una temperatura entre +5 °C y +30 °C. Siempre consultar la etiqueta. No apilar palets de rollos o cualquier otro material encima durante el transporte o almacenamiento. Siempre consultar la etiqueta del envase.

Dimensiones

Tubo

Placa base

Caudales

diámetro exterior Ø /longitud mm

Profundidad del agua

mm

mm

EN 1253*

55 mm

65 mm

40 × 450

250 × 250 mm cuadrada

2,65 l/s

2,95 l/s

3,05 l/s

50 × 450

250 × 250 mm cuadrada

3,10 l/s

5,20 l/s

5,30 l/s

56 × 300

Ø 320 mm redonda

3,90 l/s

6,65 l/s

6,80 l/s

63 × 300

Ø 320 mm redonda

3,90 l/s

6,65 l/s

6,80 l/s

75 × 300

Ø 320 mm redonda

4,60 l/s

9,50 l/

11,25 l/s

90 × 300

Ø 320 mm redonda

5,40 l/s

9,50l/s

11,75l/s

95 × 300

Ø 320 mm redonda

5,40 l/s

9,50 l/s

11,75 l/s

110 × 300

Ø 380 mm redonda

5,50 l/s

9,75 l/s

12,75 l/s

125 × 300

Ø 380 mm redonda

9,25 l/s

11,50 l/s

14,75 l/s

140 × 300

Ø 380 mm redonda

9,25 l/s

11,50 l/s

14,75 l/s

160 × 300

Ø 380 mm redonda

10,00 l/s

13,25 l/s

16,90 l/s

* EN 1253: Medido con parahojas S-Leafguard (Art. No. 111185) Profundidad del agua: Hasta Ø 110 mm: 35 mm, desde Ø 125 mm: 45 mm

Espesor

3,5 mm
Información del sistema

Estructura del Sistema

Se recomiendan los siguienes accesorios, su uso depende del diseño de la cubierta:

  • Parahojas S-Leafguard (Art. no. 111185)
  • Membranas tipo Sarnafil® TG 66
  • Membranas tipo Sarnafil® TS 77
  • Membranas tipo Sarnafil® TG 76

Aplicación

Información de aplicación

Temperatura Ambiente

-20 °C mín. / +60 °C máx.

Temperatura del Soporte

-30 °C mín. / +60 °C máx.
Aplicación por pasos

APLICACIÓN

Procedimiento de instalación

Siga estrictamente los procedimientos de instalación tal y como vienen definidos en el método de ejecución, el manual de aplicación y las instrucciones de instalación o de trabajo, los cuales siempre deben ajustarse a las condiciones reales del lugar de trabajo.

Se debe hacer referencia a las instrucciones de instalación actuales para las membranas impermeabilizantes de cubiertas planas Sarnafil® y Sikaplan®

Antes de la aplicación de la membrana de cubierta, Sarnafil® T Drain debe sujetarse firmemente a la cubierta. En las cubiertas vistas las fijaciones mecánicas deben estar diseñadas para resistir las cargas de fuerza del viento en el lugar del proyecto.
