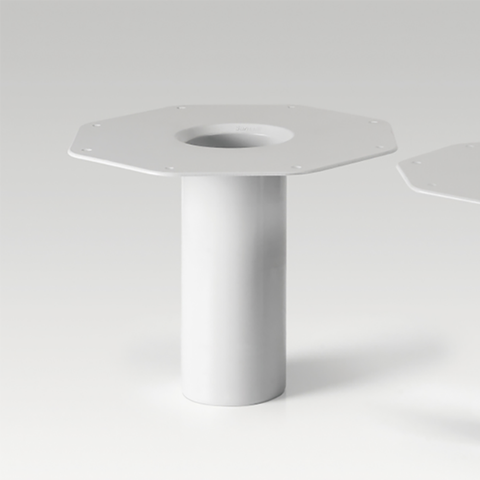

S-Drain PVC

S-Drain PVC

Sumidero de PVC moldeado por inyección

S-Drain PVC es un sumidero de PVC rígido de alta calidad fabricado mediante un procedimiento de inyección. Se usa como sumidero en cubiertas planas para el agua de lluvia.

  • Resistencia a los rayos UV
  • Se puede soldar directamente a la placa base
  • Fácil aplicación
  • Facilidad de soldadura
  • Reciclable
Contacto
Ficha técnica Mostrar todos los documentos

Usos

  • Salida de agua de lluvia para su uso con las membranas Sarnafil® y Sikaplan® de PVC.


Ventajas

  • Resistencia a los rayos UV
  • Se puede soldar directamente a la placa base
  • Fácil aplicación
  • Facilidad de soldadura
  • Reciclable

Envases

Dependiendo de la cantidad de pedido y del tamaño del producto, los productos se envasan en palés o en cajas.

Color

SuperficieLisa
Color

Gris claro (aprox. RAL 7047)



Detalles del producto

Sostenibilidad / Certificados / Aprobados

CERTIFICADOS / NORMAS

  • Cumple con DIN EN 1253 - Sumideros y sifones para edificios
  • Ensayo de salida de cubierta DIN EN 1253-3,Sarnafil G/S,TUV,Rheinland,Report No.57216040-50
Información del producto

Base Química

Policloruro de vinilo (PVC)

Conservación

5 años desde su fecha de fabricación

Condiciones de Almacenamiento

El producto se debe almacenar en su envase original, sin abrir y sin dañar, en condiciones secas y a una temperatura entre +5 °C y +30 °C. Siempre consultar la etiqueta. No apilar palets de rollos o cualquier otro material encima durante el transporte o almacenamiento.

Dimensiones

Tubo

Caudales

Diámetro exterior / longitud

Paca blase

Profundidad del agua

mmmmEN 1253*55 mm65 mm
40 × 450

250 × 250

cuadrada

2,65 l/s2,95 l/s3,05 l/s
50 × 450

250 × 250

cuadrada

3,10 l/s5,20 l/s5,30 l/s
56 × 300

300 × 300

octogonal

3,90 l/s6,65 l/s6,80 l/s
63 × 300

300 × 300

octogonal

3,90 l/s6,65 l/s6,80 l/s
75 × 300

300 × 300

octogonal

4,60 l/s9,50 l/s11,.25 l/s
90 × 300

330 × 330

octogonal

5,40 l/s9,50 l/s11,75 l/s
95 × 300

330 × 330

octogonal

5,40 l/s9,50 l/s11,75 l/s
110 × 300

330 × 330

octogonal

5,50 l/s9,75 l/s12,75 l/s
125 × 300

380 × 380

octogonal

9,25 l/s11,50 l/s14,75 l/s
140 × 300

380 × 380

octogonal

9,25 l/s11,50 l/s14,75 l/s
160 × 300

380 × 380

octogonal

10,00 l/s13,25 l/s16,90 l/s

* EN 1253: Medido con parahojas S-Leafguard (Art. No. 111185) Profundidad del agua: Hasta Ø 110 mm: 35 mm, desde Ø 125 mm: 45 mm

Espesor

4,0 mm
Información del sistema

Estructura del Sistema

Se recomiendan los siguientes accesorios:

  • Parahojas S-Leafguard (Art. no. 111185)

Productos compatibles:

  • Sarnafil® G 410-tipos
  • Sarnafil® G 476-tipos
  • Sarnafil® S 327-tipos
  • Sikaplan® G / VG / VGWT / S / SG / SGmA
  • Sikaplan® SGK (con bandas especiales de conexión)

Aplicación

Información de aplicación

Temperatura Ambiente

-20 °C mín. / +60 °C máx.

Temperatura del Soporte

-30 °C mín. / +60 °C máx.
